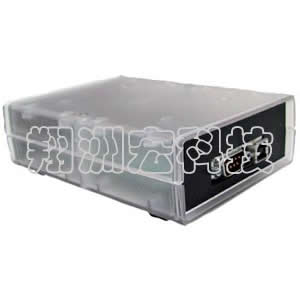

? RS-232/USB 連接： ? 與遠程編程軟件 (RPS) 建立更強的直接連接 ? RJ-16 數據總線 ? 透明外殼 ? 診斷發光二極管 (LED) ? 用于地址和總線編程的 DIP 撥碼開關 DX4010V2 串行接口模塊可在兼容控制主機與經認可的應用程序之間創建本地連接。 此模塊連接至可提供電源和數據的控制主機數據總線。

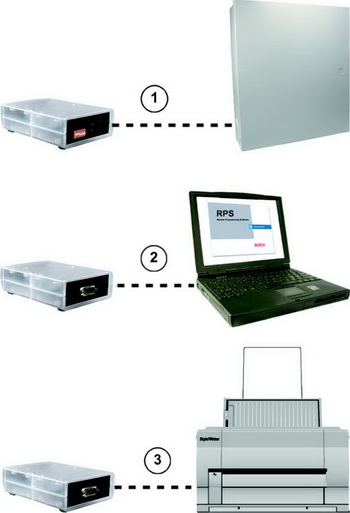

DX4010V2 串行接口模塊可以：
1. 通過數據總線連接器或端子接線盒連接至控制主機的選件或SDI 總線。
2. 通過 RS-232 連接器或 USB 線路連接至 PC 以便運行RPS、BIS 或其它第三方應用程序。
3. 使用兼容控制主機通過 RS-232 接口模塊連接至串行打印機或帶轉換分線盒（未顯示）的并行打印機。 有關詳細信息，請參閱兼容性信息。基本功能
RJ-16 數據總線和 RS-232/USB 連接
使用 RJ-16 數據總線連接器進行遠程編程連接。 使用 DB9 DTE RS-232 連接器連接至經認可的 RS?232 設備。 使用"USBA 至 USB-B"電纜連接至 USB 端口。透明外殼
可透過透明外殼看到診斷 LED 的顯示狀態，便于排除故障。診斷 LED
診斷 LED 共有四個，用于提供關于數據傳輸和接收的信息。兩個紅色 LED 功能
BUS RX 接收來自控制主機的數據
BUS TX 向控制主機傳輸數據兩個綠色 LED 功能
SER RX 接收來自串行設備的數據
SER TX 向串行設備傳輸數據DIP 撥碼開關
使用外部 DIP 撥碼開關可以輕松為 DX4010V2 串行接口模塊分配地址。證書與認可
| 地區 | 認證 | |
| 歐洲 | CE | 2004/108/EC EMC Directive (EMC); 2006/95/EC Low-voltage Directive (LVD) [DX4010V2] |
本產品還符合下列認證和標準：
| 地區 | 認證 |
| 澳大利亞 | C-Tick |
| 美國 | FCC |
| 加拿大 | IC |
安裝/配置
兼容性信息
應用和 RS-232 設備
| 美國 | （遠程編程軟件）RPS： | 適用于所有兼容控制主機。 |
| PC9000： | 適用于以下所有控制主機：D9412G、D7412G、D7212G、D9112、D7412 和 D7212。 | |
| 樓宇綜合管理軟件(BIS)： | 適用于以下 SDI 總線控制主機（6.3 或更高版本）： All G Series control panels including D9412GV2?AU。 |
|
| 澳大利亞 | 樓宇綜合管理軟件(BIS)： | D9412GV2-AU |
| 中國 | CMS 7000： | 適用于設在 Mode 18 上的DS7400Xi 控制主機（輔助總線）（3.09 或更高版本）。 |
| 全部 | 全部打印機： | 適用于輔助總線控制主機。 |
SDI 總線控制主機（6.0 或更高版本）
| 美國 | ? D9412GV2、D7412GV2、D7212GV2 ? D7212G、D7412G 和 D9412G ? D7212、D7412、D9412 ? D9112 |
| 澳大利亞 | ? D9412GV2-AU |
輔助總線控制主機
| 歐洲 | 歐洲? DS7400Xi（2.02 或更高版本） ? DS7220、DS7240、DS7240V2 和 DS7220V2 |
| 澳大利亞 | ? CC7240-AP |
| 美國 | ? D4412 和 D6412 |
DX4010V2 串行接口模塊可用于替換下列模塊：
| 美國 | D9133 串行接口模塊 | 適用于 SDI 總線控制主機上的 BIS、PC9000 或其它第三方應用程序。 |
| D9133DC 串行接口模塊 | 適用于 SDI 總線控制主機上的 RPS 或其它第三方應用程序。 | |
| D9533 RS-232 串行接口模塊 | 適用于輔助總線控制主機上的 RPS、CMS 7000* 或打印機。 | |
| 美國、歐洲和中國 | DX4010/DX4010i RS-232 串行接口模塊 | 適用于輔助總線控制主機上的 RPS、CMS 7000* 或打印機。 |
*CMS 7000 僅在中國銷售。
技術規格
環境要求
操作溫度： 0°C 至 +50°C（+32°F 至 +122°F）
相對濕度： +30°C (+86°F) 時 5% 到 85%，無冷凝
電源要求
最大電流： 55 mA（額定），60 mA（啟用 LED 時）
操作電壓： 8 VDC 至 14 VDC
