? 移動分析器 II 被動紅外信號處理 ? 線性移動距離 (LTD) 微波信號處理 ? 兩個靈敏度級別 ? 可調定時繼電器輸出（2 秒至 10 分鐘） ? AND/OR 模式 ? 防氣流和昆蟲干擾 OD850 系列三技術探測器適用于室外應用場合，以及其它苛刻 的環境中。 它們完美融合了被動紅外 (PIR) 和微波探測技術，并 且具有先進的信號處理功能。 OD850 系列適用于下列國家/地區： 型號國家/地區 OD850-F1 比利時，捷克共和國，丹麥，希臘，匈牙利，意大 利，荷蘭，挪威，波蘭，羅馬尼亞，西班牙，瑞 典，烏克蘭，美國和亞太國家/地區 OD850-F2 法國，英國
系統概覽
該系列探測器采用移動分析器 II 信號處理技術來處理被動紅外 (PIR) 信號，采用線性移動距離 (LTD) 信號處理技術來處理微波信號。
它們可以區分各種輕微的重復性移動（例如，樹枝隨風搖動）與入侵者的目的性移動。 這些先進的信號處理技術與探測器的機械設計完美融合在一起，使探測器在各種天氣條件下均能提供卓越非凡的性能。
基本功能
移動分析器 II 處理技術
該被動紅外信號處理器使用多個閾值和計時間隔來分析信號的周期、振幅、持續時間和極性，以便做出報警決策。 冷熱氣流、陽光或照明系統所導致的極高熱量和照度干擾不會引發報警。LTD 微波信號處理
此微波信號處理器測量目標的線性移動距離，以便做出報警決策。 對于僅發生擺動動但沒有行進一定距離的對象，如樹枝和懸掛標志物，它不會發出報警。兩個靈敏度級別
探測器提供兩個用戶可選被動紅外靈敏度設置：
建議采用標準靈敏度設置，以將誤報率降至最低。 采用此設置時，探測器可以適應各種極端環境。
如果預期入侵者只會進入受保護區域的一小塊區域，則建議采用中等靈敏度設置。 采用此設置時，探測器可以適應正常環境。 探測器采用此設置時可以快速識別入侵者，但誤報率可能較高。可調定時繼電器輸出
除報警繼電器外，還提供 C 型自動定時繼電器觸點，該觸點在發生報警 1 秒鐘后改變狀態，按照用戶設定的定時時間動作。 發生報警后，計時器時間設置到期（每次發生新報警時重置）。AND/OR 模式
此 DIP 開關設置指定探測器是使用 AND 模式（兩種技術同時感應到報警狀態），還是使用 OR 模式（被動紅外或微波技術中的一種感應到報警狀態）報告報警情況。 在某些情況下，OR 模式的檢測速度更快，因為探測器是根據單技術輸入來激活報警繼電器的。LED 指示燈
高效 LED 指示燈（一個紅色，一個綠色）采用與交通指示燈相同的技術，使用戶在陽光下也能夠看到。 DIP 開關設置使用戶可以在標準操作期間禁用這些 LED 指示燈，從而節省電源。防氣流和昆蟲干擾
密封的光學器件腔體可以防止氣流和昆蟲對探測器造成干擾。
證書與認可
| 地區 | 認證 | ? |
| 歐洲 | CE | 89/336/EEC, EN55022: 1998 +A1:2000 +A2:2003, EN50130-4: 1996 +A1:1998 +A2:2003, EN61000-3-3: 1995 +A1:2001, EN61000-4-2: 1995 +A1:1998 +A2:2001, EN61000-4-3: 2002 +A1:2002, EN61000-4-4: 1995 +A1:2000 +A2:2001, EN61000-4-5: 1995 +A1:2001, EN61000-4-6: 1996 +A1:2001, EN61000-4-11" 1994 +A1:2001, EN300 440-1 V1.3.1: 2001-09, EN300 440-2 V1.1.1: 2001-09 2004/108/EC EMC Directive (EMC); 2006/95/EC Low-Voltage Directive (LVD); 1999/5/EC Radio Equipment and Telecommunications Terminal Equipment (R&TTE) [OD850-F1][OD850-F2] |
| 比利時 | INCERT | B-509-0038 |
| 美國 | UL | OD850-F1 only: ANSR: Intrusion Detection Units (UL639), ANSR7: Intrusion Detection Units Certified for Canada (ULC-S306) |
| FCC | OD850-F1 only: ESVOD850-F1 | |
| 中國 | CCC | OD850-F1-CHI only: 2009031901000551 |
| 巴西 | ANATEL | OD850-F1 only: 0873-03-1855 |
| 新加坡 | iDA | OD850-F1 only: #LPREQ-S0155-2004 |
| 澳大利亞 | C-Tick | |
| 歐洲 | IEC | 按照 IEC 60529 為 IP=54 |
| 僅限 OD850-F2：符合 EN50131-1 2 級標準 | ||
安裝/配置
安裝注意事項
? 墻壁安裝：OD850 探測器可以直接安裝在墻壁上或隨附的 B335 旋轉式安裝支架上。 此外，還可以將它們直接安裝在標準矩形電氣接線盒中。
? 天花板安裝：可以使用可選 B338 天花板安裝架將探測器安裝在天花板上。
電源注意事項
? 電源限制：必須由經認證的限定電源來提供輸入電源。 所有輸出必須連接到 SELV（安全超低電壓）電路。
? 備用電源：此探測器沒有內置備用電池。 對于 UL 認證產品的安裝，必須通過控制裝置或 UL 認證的防盜電源提供 4 小時 (248 mAh) 的備用電源。
技術規格
外殼設計
尺寸： 16.5 厘米 x 8.25 厘米 x 6.35 厘米
（6.5 英寸 x 3.25 英寸 x 2.5 英寸）
材料： 聚碳酸酯
特點： 全天候，防暴外殼
重量： 1.4 盎司（40 克）
環境要求
IP 等級： 54
相對濕度： 0% 至 95%（無冷凝）
操作溫度： -40°C 至 +54°C（-40°F 至 +130°F）
OD850-F2： 符合環境等級 III (EN50130-5)
輸出
報警： 不要與電容性或電感性負載配合使用。
A 型：常閉觸點，在報警時打開。
C 型：定時繼電器觸點，在報警時改變狀態，然后按照安裝人員可編程計時器的時間設置操作。
觸點額定值：3 W，最大 125 mA，最大 25 VDC（直流阻抗負載）；并由通用 C 引腳中的 4.7 Ω，0.5 W 電阻進行保護。
防拆開關： 常閉（裝有護蓋）觸點，電氣額定值：最大 125 mA，最大 25 VDC
電源要求
電流： 最大 62 mA
輸入電源： 待機電流為 22 mA 時為 10 VDC 至 15 VDC
定購信息

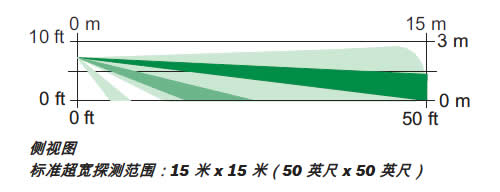

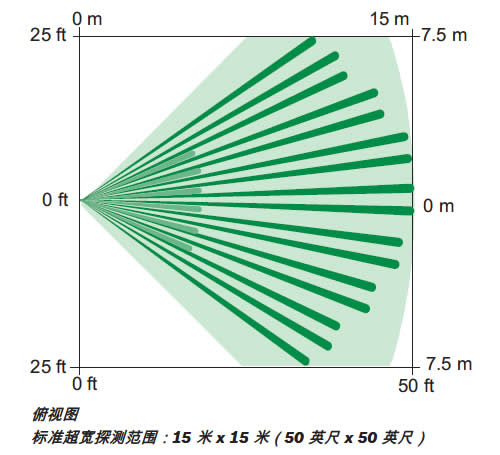

| OD850?F1 室外三技術探測器 (10.525 GHz) 適合在比利時、捷克共和國、丹麥、希 臘、匈牙利、意大利、荷蘭、挪威、波 蘭、羅馬尼亞、西班牙、瑞典、烏克蘭、 美國和亞太國家/地區使用。 工作頻率 為 10.525 GHz。 用于室外或各種苛刻的 環境中。 提供移動分析器 II 被動紅外信 號處理，兩個靈敏度級別，防氣流和昆 蟲干擾，以及 15 米 x 15 米（50 英 尺 x 50 英尺）的探測范圍。 |
OD850-F1 |
| OD850?F2 室外三技術探測器 (10.588 GHz) 適合在法國和英國使用。 工作頻率為 10.588 GHz。 用于室外或各種苛刻的環 境中。 提供移動分析器 II 被動紅外信號 處理，兩個靈敏度級別，防氣流和昆蟲 干擾，以及 15 米 x 15 米（50 英尺 x 50 英尺）的探測范圍。 |
OD850-F2 |
硬件附件
| B338 通用天花板安裝支架 用于吸頂式安裝的塑料旋轉支架。 垂 直旋轉范圍為 +7° 至 -16°，水平旋轉范圍 為 ±45°。 |
B338 |
