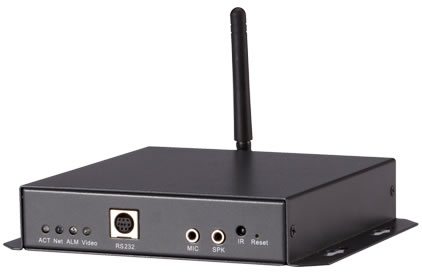

產品概述
模塊化設計，便于固定安裝
采用TI達芬奇系列高性能DSP
采用標準H.264/MPEG4視頻壓縮技術，壓縮比高，碼流控制準確、穩定
最大支持分辨率D1（1路、4路），支持多（雙、四）碼流，ACF（活動幀率控制）
支持SD卡存儲，可熱插拔
支持主流的音頻編碼格式，支持高清語音對講
1/2/4路標準BNC輸入，1路標準BNC輸出（帶簡單OSD菜單，可配置IP、以及編碼等簡單配置）
支持TD-SCDMA（GPRS/EDGE）/EVDO(CDMA1X)/WCDMA以及Wi-Fi等3G和無線網絡模塊（可選）
具有通用的報警IO以及RS485控制接口以及通用串口
支持豐富的網絡協議
支持一鍵恢復默認配置功能
支持PoE，以及DC12V電源輸出，供外設取電（僅-P型號單路設備支持）
支持JPEG抓圖
技術參數
型號 |
DH-NVS0104EF |
DH-NVS0204EF |
DH-NVS0404EF |
|
系統 |
主處理器 |
TI達芬奇系列高性能DSP |
||
操作系統 |
嵌入式 LINUX |
|||
系統資源 |
同時支持: 網絡實時預覽,本地錄像,以及其他遠程操作 |
|||
用戶接口 |
本地GUI（TV輸出）以及WEB、DSS、PSS等遠程操作界面 |
|||
系統狀態 |
SD卡信息, 碼流統計, 日志記錄, 軟件版本, 在線用戶. |
|||
視頻 |
視頻輸入 |
1路，BNC（1.0VP- P，75Ω） |
2路，BNC（1.0VP- P，76Ω） |
4路，BNC（1.0VP- P，77Ω） |
視頻輸出 |
1路，BNC（1.0VP- P，75Ω）,支持復合視頻輸出（帶OSD輸出） |
|||
視頻制式 |
PAL(625Line, 50f/s), NTSC(525Line, 60f/s) |
|||
視頻壓縮格式 |
H.264/MPEG4/JPEG |
|||
視頻壓縮分辨率 |
D1/HD1/CIF/QCIF/QVGA |
HD1/CIF/QCIF/QVGA |
D1/HD1/CIF/QCIF/QVGA |
|
視頻壓縮幀率 |
PAL 1f/s-25f/s? NTSC 1f/s-30f/s； |
D1/HD1: |
||
圖象質量 |
1~6 檔可調（6檔畫質最佳） |
|||
錄像速度 |
1路D1實時 |
2路HD1實時 |
4路CIF實時或4路D1非實時 |
|
抓圖功能 |
1F/S的JPEG抓圖 |
|||
區域遮擋 |
支持8個遮擋區域塊 |
|||
攝像頭調節 |
可以進行亮度、飽和度、對比度等參數調節 |
|||
數字水印 |
視頻圖像編碼處理加入水印技術，防止視頻圖像篡改 |
|||
視頻信息 |
通道標題,時間,視頻丟失, 動態檢測,遮擋檢測 |
|||
音頻 |
音頻輸入 |
1路， BNC（1.0VP- P，75Ω） |
2路，BNC（1.0VP- P，75Ω） |
4路，BNC（1.0VP- P，75Ω） |
語音對講輸入 |
1路， 3.5mm JACK LINE IN |
|||
語音輸出 |
1路， 3.5mm JACK LINE OUT |
|||
語音壓縮 |
G.711a/AMR/PCM |
|||
視頻檢測 |
視頻丟失 |
聯動事件:報警設備，音視頻存儲，圖片抓取，日志記錄，郵件SMTP發送等 |
||
動態檢測 |
396 (22*18) 檢測區域；靈敏度 1~6 (6檔最高)；聯動事件:同上 |
|||
視頻遮擋 |
靈敏度級別1-6，每個靈敏度對應視頻被遮擋的區域百分比；聯動事件:同上 |
|||
告警輸入 |
4路告警輸入 |
|||
告警輸出 |
2路告警輸出, 30VDC, 1A, NO/NC |
|||
錄像和備份 |
錄像優先級 |
手動>告警 >動態檢測>自動 |
||
錄像查詢模式 |
可以按時間/日期,和類型（告警, 動態檢測和外部告警）查詢本地或網絡數據 |
|||
本地存儲 |
SD卡存儲 |
|||
錄像覆蓋 |
對重要錄像標記，不被覆蓋，也可取消標記 |
|||
存儲管理 |
SD卡出錯,無卡,卡容量不足等觸發報警 |
|||
網絡 |
有線網絡 |
支持以太網接口, 10/100 Base-T Ethernet |
||
無線網絡 |
支持 IEEE802.11b/802.11g/802.11n（-W型號支持）（-G型號支持內置GPS模塊） |
|||
移動3G網絡 |
支持TD-SCDMA/EVDO(CDMA1X)/WCDMA等3G網絡（僅-T/-E/-C支持） |
|||
網絡協議 |
標準HTTP,TCP/IP,ICMP.RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE |
|||
輔助接口 |
RS232 |
1路RS232接口,多芯排形接插,全雙工同步 |
||
RS485 |
1路RS485接口，可用于云臺控制和透明通道接口。 |
|||
環境 |
供電 |
電源適配器供電模式DC12V（-P型號支持PoE供電，同時支持DC12V輸出） |
電源適配器供電模式DC12V（-P型號支持PoE供電） |
|
功耗 |
<5W |
|||
工作環境 |
工作溫度-10℃~+50℃，工作濕度10%~90% |
|||
尺寸 |
162mm*136mm*30mm |
|||
重量 |
1.0Kg |
|||
